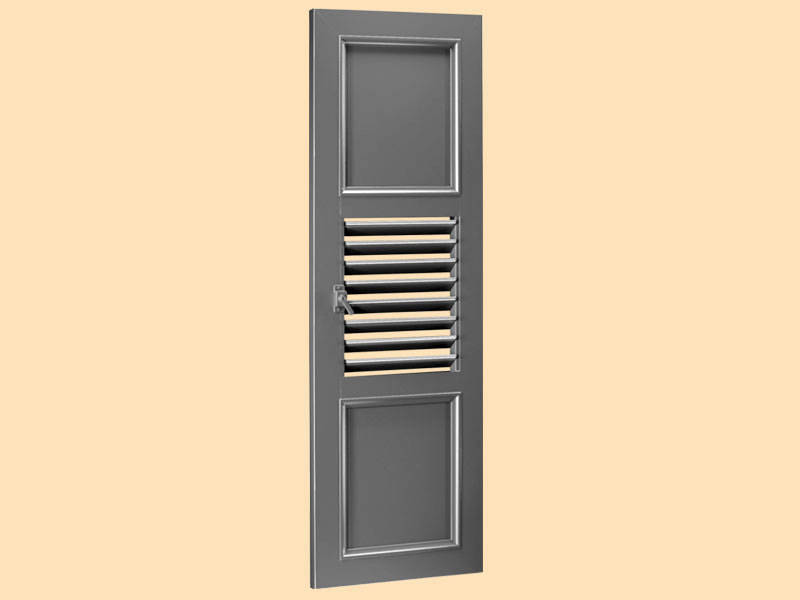

MSV-SION
Oberfläche
Feinstruktur-Matt (Standard), Seidenglanz, Matt Pulverbeschichtung 200 °C vor dem Zusammenbau
Farben
RAL Classic, RAL Design, NCS, VSR
Dekore
Holz, Stein, Rost
Vorbehandlung
Ocean Line Plus möglich
Hinweise
aufteilung 1/3 oben, 1/3 Mitte, 1/3 Unten
Einteilung nach Maßangabe möglich (abhängig von Lamellenaufteilung)
Lamellenendkappen aus schwarzem Kunststoff
Einsätze austauschbar
Entwässerungsbohrung unten im Rahmen
Bei Sonderformen wird für den oberen Einsatz aus technischen Gründen ein
anderes Aufnahmeprofil eingesetzt
Aufbauhöhe Verstellhebel ca. 30 mm – Achtung bei Kröpfung
Bei Sonderformen kein
Elektroantrieb
Elektroantrieb
Elektroantrieb
Elektroantrieb
und Dekor möglich
nur im Füllungsfeld möglich
Bei Verwendung eines Ladenverschlusses (Art.-Nr. 5315/5316) sind
Unterlagen notwendig (Art.-Nr. 5323)
bei Sonderformen nur bedingt einsetzbar
Easyflex
Verfügbar
MSV-SION
MSV-SION
Maße min./max.
Breite: 280 bis 800 mm
Höhe: 800 bis 2500 mm
Gewicht
ca. 8 kg/m²

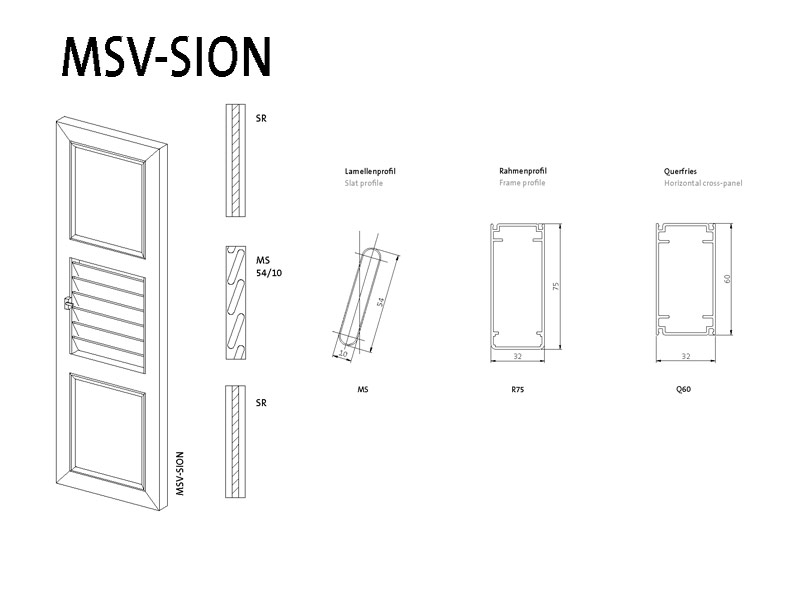

Rahmenprofil
75 × 32 mm stranggepresstes Aluminiumhohlkammerprofil
Lamellenprofil
54x 10 mm stranggepresstes Aluminium
Lamellenträgerprofil
32 × 11 mm stranggepresstes Aluminiumprofil
Querfriesprofil
60 × 32 mm stranggepresstes Aluminiumhohlkammerprofil
Füllung
Polystyrol-Hartschaumplatte mit beidseitigem Aluminiumblech
Verstellung
Verstellbare Lamellen durch seitlichen Schwenkhebel-Verschluss mit Rasterstellungen
Schlagleiste
Lose mitgeliefert, Gummi schwarz oder weiß (abhängig von der Flügelfarbe)
Eckverbindungen
Aluminiumwinkel eingeklebt und zusätzlich mit Kunststoffbolzen gesichert
Optionen
Ausklinkung
Aufbauschloss
Falzleiste
Längsfries
Halbrundbogen (aufgesetzt)
Kurbelinnenöffner
Zargen
Basisrahmen
Stangenschloss
Stichbogen hohl (aufgesetzt)
Vormontage
Stichbogen massiv (aufgesetzt)
Windfalle
Sonderformen (gebogenes Rahmenprofil)
