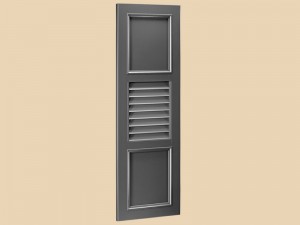

MS-PISA-SE

Oberfläche
Feinstruktur-Matt (Standard), Seidenglanz, Matt Pulverbeschichtung 200 °C
vor dem Zusammenbau
Farben
RAL Classic, RAL Design, NCS, VSR
Hinweise

Querfries

aufteilung 1/3 oben, 1/3 Mitte, 1/3 Unten; Einteilung nach Maßangabe
möglich (abhängig von Lamellenaufteilung)
Einsätze austauschbar
Entwässerungsbohrung unten im Rahmen
Bei Sonderformen wird für den oberen Einsatz aus technischen Gründen ein anderes
Aufnahmeprofi l eingesetzt
Bei Sonderformen kein

Elektroantrieb

Elektroantrieb

Elektroantrieb

Elektroantrieb

und Dekor möglich
Bei Verwendung eines Ladenverschlusses (Art.-Nr. 5315/5316) sind Unterlagen nötig
(Art.-Nr. 5323)

Etagenverriegelung

bei Sonderformen nur bedingt einsetzbar


MS-PISA-SE

MS-PISA-SE
















Maße min./max.
Breite: 280 bis 800 mm
Höhe: 800 bis 2500 mm
Vorschub min./max.
46,0 – 51,5 mm
Neigungswinkel min./max.
15°
Gewicht
ca. 8 kg/m²

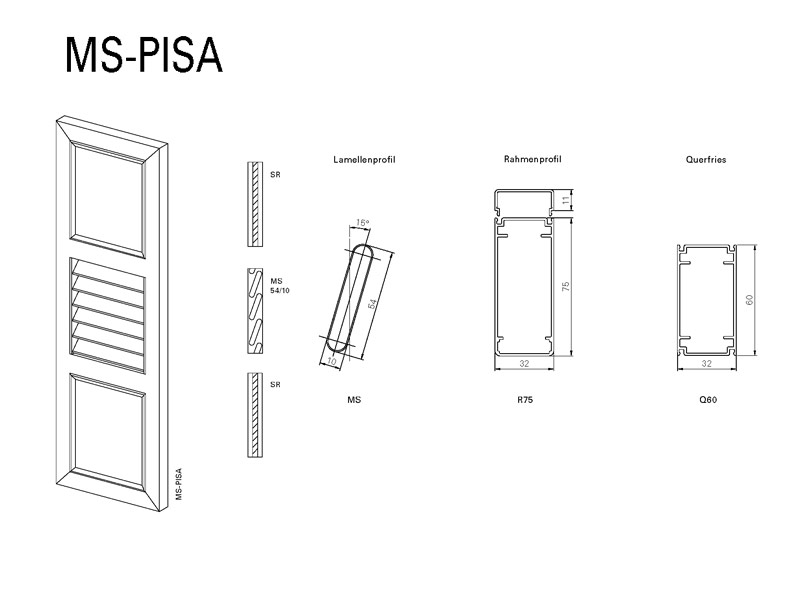

Rahmenprofil
75 × 32 mm stranggepresstes Aluminiumhohlkammerprofil
Lamellenprofil
54 × 10 mm stranggepresstes Aluminium
Lamellenträgerprofil
32 × 11 mm stranggepresstes Aluminiumprofil
Querfriesprofil
60 × 32 mm stranggepresstes Aluminiumhohlkammerprofil
Füllung
Polystyrol-Hartschaumplatte mit beidseitigem Aluminiumblech
Schlagleiste
Lose mitgeliefert, Gummi schwarz oder weiß (abhängig von der Flügelfarbe)
Eckverbindungen
Aluminiumwinkel eingeklebt und zusätzlich mit Kunststoffbolzen gesichert
Optionen
Ausklinkung

Aufbauschloss

Aussteller

Easyflex

Falzleiste

Längsfries

Halbrundbogen (aufgesetzt)

Kurbelinnenöffner

Zargen

Basisrahmen

Stangenschloss

Stichbogen hohl (aufgesetzt)

Vormontage

Stichbogen massiv (aufgesetzt)

Windfalle

Sonderformen (gebogenes Rahmenprofil)
